產品展示

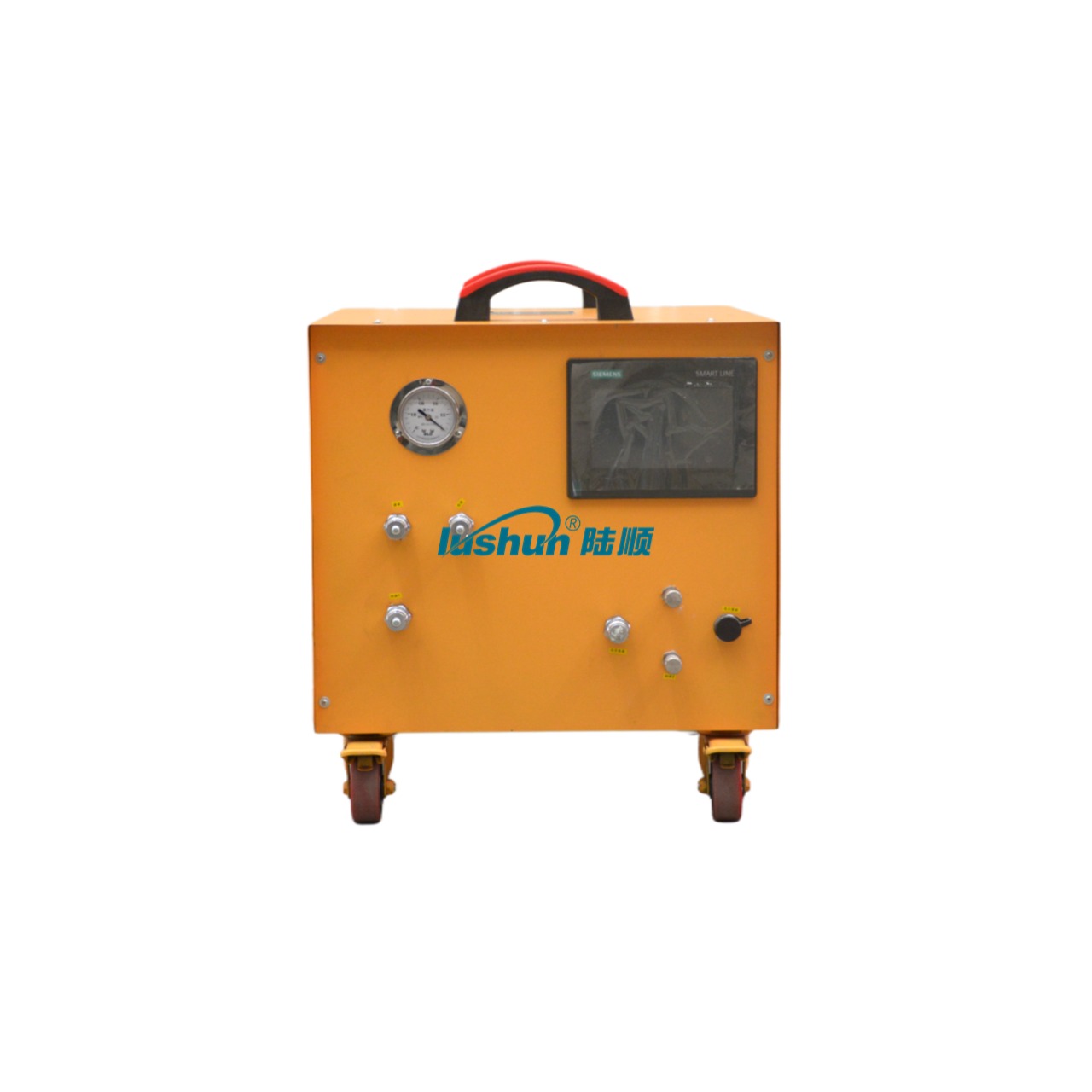

BBS系列變壓器密封保壓實驗設備
產品介紹
BBS系列變壓器密封保壓實驗設備主要由專用接頭、油泵、油罐、粗濾器、液位傳感器、真空泵、真空計、閥組及控制系統組成。采用先進的PLC（Programmable Logic Controller）控制技術，優質的過濾器和高效的真空泵，具有儲油、循環、恒壓模式等功能。是針對目前為測試變壓器本體的密封性實驗裝置。該機體積小，性能可靠，大大降低了勞動強度和工作難度，確保設備的運行安全，廣泛適用于變壓器本體的密封性實驗。
該設備分為四種模式來實現：
1、儲油模式：（油桶中的油被吸入儲存油罐，當儲存油罐中的油到中液位，設備停止進油）。
2、循環模式：（儲油罐中的油進行內部循環，目的是為了消除油品中的氣泡）。
3、恒壓模式：本設備通過一個恒定的壓力來實現變壓器本體的密封性（給變壓器設置一個恒定的壓力以及一個回差值，當回差值低于設定的回差值時設備開始給變壓器供油，當達到恒壓值時設備停止供油）。
4、排空模式：設備運行完畢后選擇“排空模式”將設備中的油排出設備。
技術原理
1、BBS系列變壓器密封保壓實驗設備，用于變壓器密封性試驗。在注油前，關閉瓦斯繼電器蝶閥，將試驗設備連接與儲油柜、本體相連接，可實現將變壓器油通過油泵從儲油柜變壓器油注入到本體內。
2、可實時進行變壓器本體油壓監測。當壓力達到設定值或壓力異常時電磁閥關閉，自動停止注油，開始保持24h。
3、通過自動控制模塊編程，實現人機交互以及設備參數設置、菜單選擇、設備自檢等功能。設備運行智能控制：設備采用PLC帶觸摸屏控制功能。主要功能為：（1）智能板塊分為：a、監測電網輸入電壓是否異常；b、設備運行電流；c、油泵泵運行是否正常；d、設備運行壓力；e、設備運行流速；f、設備各個運行主要部件壽命提醒（維護或更換）；（2）數據分析：根據各個傳感器數據分析，可以進行智能決策，計算壓力、時間變化情況。該專用設備主要有專用接頭、油泵、油罐、粗濾器、液位傳感器、真空泵、真空計、閥組及控制系統組成，可實現變壓器本體的密封性實驗。
產品優勢
●體積小、重量輕，操作簡單，簡化施工方法，降低人力資源消耗、施工成本等。
●整機電器控制采用施耐德電器，PLC智能控制，可自動或手動運行。可實時變壓器本體油壓監測，通過自動控制模塊編程，實現人機交互以及設備參數設置、菜單選擇、設備自檢等功能，使得變壓器密封性試驗更加智能化、功能多樣化。。
●四種模式來實現：儲油模式、循環模式、恒壓模式、排空模式
●自動液位控制系統、自動壓力保護系統，保證設備高性能運行。
●整機設有連鎖安全保護，排油系統與液位壓力進行聯鎖，避免誤操作帶來不利影響。
●設置液位控制器，與油泵聯鎖，確保輸送油品時不噴油，同時在向外補油時避免油泵干轉。
●電器控制系統按IEC60204-1：2000/GB5226.1-2002標準制作。
●在出油管路上配備防油液倒流安全裝置。
●油液輸送泵采用優質泵，運行噪音低，使用壽命長。
●對波紋(內油)式儲油柜的變壓器進行密封性試驗，能夠避免了現場使用大型施工機具進行作業，降低了作業風險；
●油泵電機采用變頻，管路上安裝有流量計，因此可以根據實際需要調節出油流量。
●進出油口采用快速接頭，密封可靠，操作簡單、快捷。
●設有過負荷停機裝置，保護電機；設有相序、缺相保護功能，突然停機安全控制。
●因流速較小，不會產生油流帶靜電等問題。
技術參數
參數名稱 Parameter Name | 單位 Unit | 主要技術指標 Main Technical Indicators |
流量 Flow | L/min | 0.5-4 |
工作真空度 Working Vacuum Degree | Mpa | -0.04 ~ -0.07 |
工作壓力 Work Pressure | Mpa | ≤0.35 |
電源 Power Supply | V | AC220/50Hz |
噪聲 Noise | dB(A) | ≤70 |
重量 Weight | Kg | 50（以實物為準） |
外形尺寸 External Dimensions | mm | 590*470*570（以實物為準） |
